灰库设备

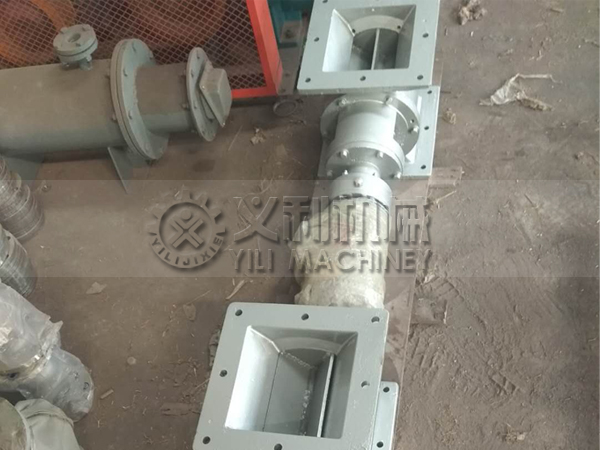

星型卸料器

星型卸料器概念：LS电动给料机又称给料机、星形卸料器，适用干粉状或细粒状的非粘性干物料．如生料粉水泥、干矿渣煤粉、粉煤灰等。用于输送干燥粉状、粒状物料时锁气、均匀给...

全国销售热线：0371-64350361

产品介绍
技术参数
客户案例
相关产品

产品介绍

星型卸料器做为一种特殊的卸料装备，在清洁和清洗工作中起到了很大的作用，所以我们有必要总结一下它的一些特点，这样就可以更好的对星型卸料器做到全面的了解和维护，发挥它最大的能力。

简介

星型卸料器用于安装在负压下工作的卸料器的排料口处，上部接受卸料器排出的物料，依靠旋转的叶轮起着输送物料的作用，又担负着密封的作用，防止气力输送过程中从排料口吸入空气，保证卸料器的正常排料做为一种特殊的卸料装备,在清洁和清洗工作中起到了很大的作用。所以我们有必要总结一下它的一些特点，这样就可以更好的对星型卸料器做到全面的了解和维护,发挥它最大的能力。

工作原理

一、星型卸料器常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料器可以均匀，连续地向输料管供料。以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上、下部气压隔断而起到锁气作用。因此，星型卸料器是气力输送系统中常用的重要部件。

二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出。因此，星型卸料器可以定量而连续地卸料。

三、星型卸料器可以用在收集物料系统中，作为料仓的卸料器。星型卸料器是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一。它特别适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。

四、耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。耐高温型卸料器输送物料的温度可达500°C,采用链轮连接。减速机和卸料器壳体有一定的距离。

星型卸料器组成及别称通常星型卸料的结构是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成，星型卸料器又称旋转给料器，锁气阀，星型卸灰阀，星型下料器，关风器等名称。

应用

星型卸料器可以用在收集物料系统中,作为料仓的卸料器,星型卸料器目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.

星型卸料器的特点：1, 结构紧凑,造型美观,使用方便。2, 运转平稳,噪音低。3, 由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善。4, 可按用户要求设计制造。5, 产品在出厂前,以注有针轮摆线减速机专用润滑脂,请定期检查加油。星型下料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀, 连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件。

使用范围及其优点

星形卸料器装置是除尘设备排灰、送风和其它设备给料的主要设备，星形卸料器适用于粉状物料和颗料状物料。为环保、冶金、化工、粮食、食品等工业部门广泛应用。

星型卸料器(亦称刚性轮给料机，星型下料器，关风器，旋转给料机等)被广泛应用于建材，冶金，化工，电力等部门作为各类除尘设备的灰斗卸料装置，它依靠物料的重力作用及给料机工作机构的强制作用，将仓内的物料卸出并连续均匀地喂入下一装置中去。也可作为各种磨机，烘干机，料仓等设备的给卸料装置，适用于干燥粉状和小颗状物料。

卸料装置分三部分，电机、摆线针轮减速与转龙式卸灰阀。

（1）通过采用行星转动原理，输入输出轴在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。

（2）密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高。

（3）轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。

（4）过载能力强，耐冲击惯性力小，适用于起动频繁和反正转。

（5）根据用户需要配置特殊专用电机，如防爆、调频、调速、船用电机等，以满足用户特殊要求。在材质上也可根据用户需要进行特殊加工，如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。

技术参数

规格(mm）	生产能力（m 3 /h)	叶轮转速(r/min)	传动方式	减速电机		重量
规格(mm）	生产能力（m 3 /h)	叶轮转速(r/min)	传动方式	功率	转速	重量
Φ200×200	4 7	20 31	链轮直联	1.1	31	66
Φ200×300	6 10	20 31	链轮直联	1.1	31	70
Φ300×300	15 23	20 31	链轮直联	1.5	31	155
Φ300×400	20 31	20 31	链轮直联	2.2	31	174
Φ400×400	35 53	20 31	链轮直联	2.2	31	224
Φ400×500	43 67	20 31	链轮直联	3	31	260
Φ500×500	68 100	20 31	链轮直联	3	31	550
